Productdetails:
|
| Productmerk: | WORLDIA | Productfamilie: | ManaNova |
|---|---|---|---|
| Modelnummer: | CCGW 09T302 | Puntnaam: | CNC het draaien tussenvoegsels |
| Materiaal: | PCD+Carbide | Deklaag: | Niet bekleed |
| PCD-Rang: | MND10 | Uiteinden: | 1N |
| Toepassing: | High-precision aanpassing van non-ferromaterialen | ||
| Markeren: | CCGW09T302 PCD snijinvoer |
||

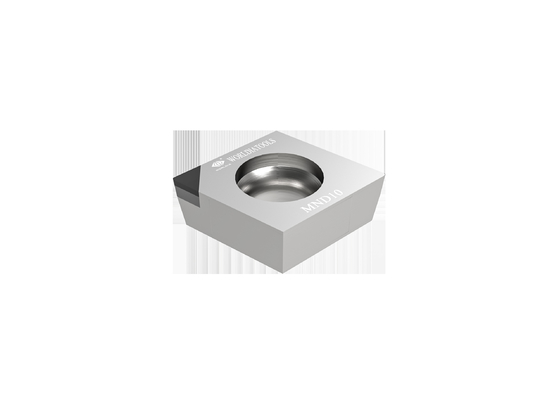

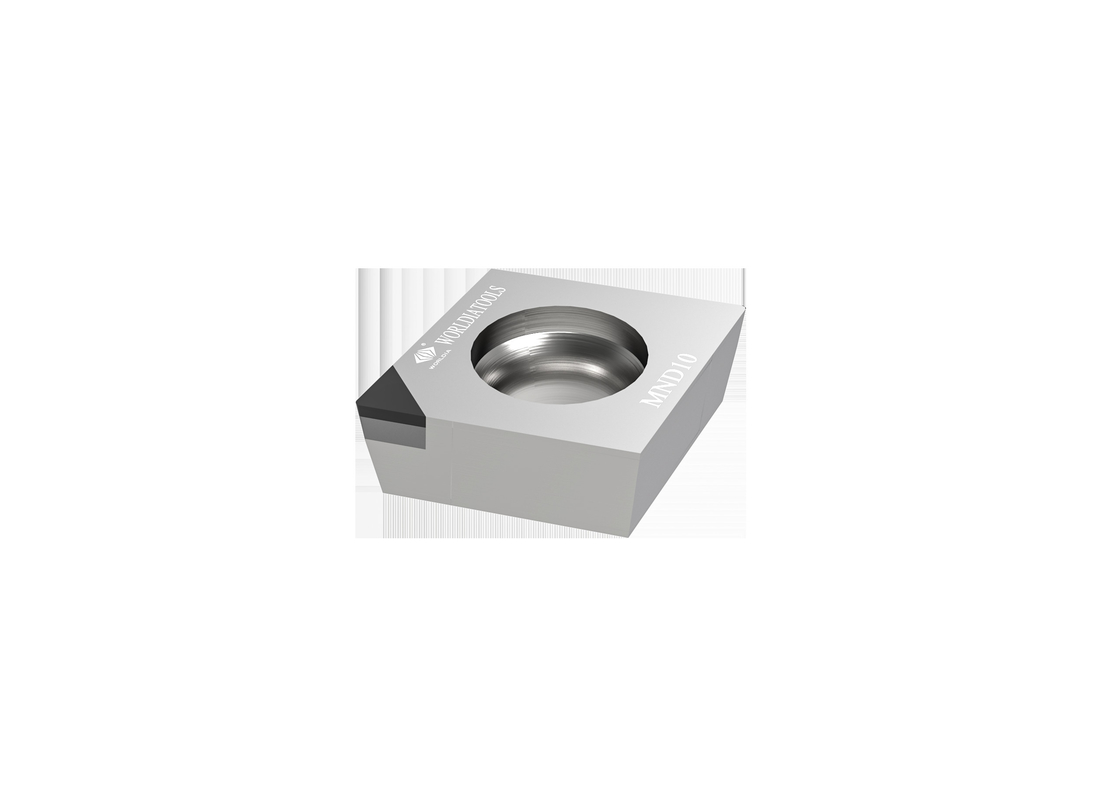

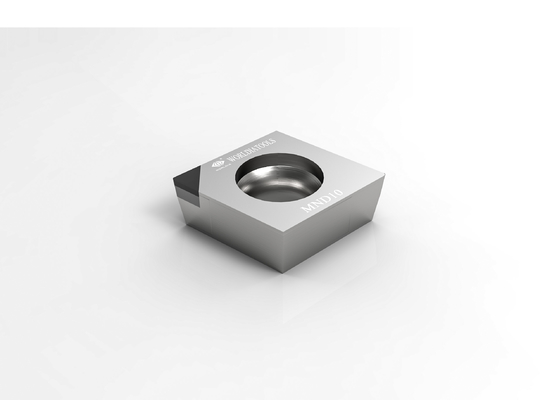

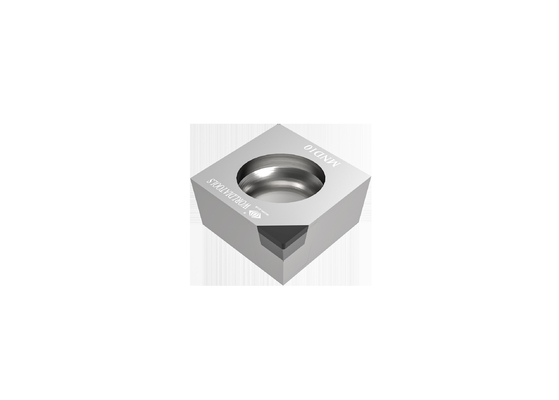

CCGW09T302 Standaard hardmetalen draaiende PCD-snijwisselplaat voor non-ferro materialen
Materiaal:
PCD-gereedschappen zijn ideaal voor gebruik met non-ferro metalen, zoals aluminium, zink
en magnesiumlegeringen, GVK-composieten, met koolstofvezel versterkte kunststoffen, “groen” carbide,
en keramiek evenals alle schurende materialen.
Beschrijving:
MANANOVA is het submerk van WORLDIA, gepositioneerd als een high-end standaard serie,
voornamelijk het promoten van PCD / PCBN-standaardinserts.
Het belangrijkste kenmerk van ManaNova is een gemakkelijke keuze en snelle levering.
"Gemakkelijke keuze": het is gemakkelijk om te kiezen volgens de vergelijkingstabel en toepassing.
"Snelle levering": Alle soorten ManaNova PCD-inserts in de catalogus zijn uit voorraad leverbaar.
Hoofd producten:
PCD-wisselplaat is geschikt voor het voor- en nabewerken van aluminiumlegeringen en andere non-ferrometalen.
PCBN-wisselplaat is geschikt voor het bewerken van gehard staal, grijs gietijzer, nodulair gietijzer en poedermetallurgie.
Biedt een stabiel, universeel, hoog efficiënt snijeffect.
Voordelen:
· Universeel
· Gemakkelijke keuze
· Snelle bezorging
Onderhoud:
· Online winkelservice
· Ondersteuning voor lokale distributeurs
· Technische hulp
Sollicitatie:
PCD-inzetstuk (MND10-materiaal) is geschikt voor het voorbewerken en nabewerken van aluminiumlegeringen en andere
niet-metalen materialen.
| MND10 | Toegepast op het snijden van non-ferro materialen zoals aluminiumlegeringen, enz. |
Specificatie:
| CCGW | Dimensies | Cijfer | ||||||
| ANSI-code | ISO-code | Tips | IC mm |
S mm |
R mm |
d mm |
LE mm |
MND 10 |
| CCGW 21.50.5 | CCGW 060202 | 1N | 6.35 | 2.38 | 0.2 | 2.8 | 2,5 | |
| CCGW 21.51 | CCGW 060204 | 1N | 6.35 | 2.38 | 0,4 | 2.8 | 2,5 | |
| CCGW 32.50.5 | CCGW 09T302 | 1N | 9.525 | 3.97 | 0.2 | 4.4 | 2,5 | |
| CCGW 32.51 | CCGW 09T304 | 1N | 9.525 | 3.97 | 0,4 | 4.4 | 2,5 | |
| CCGW 32.52 | CCGW 09T308 | 1N | 9.525 | 3.97 | 0,8 | 4.4 | 2,5 | |
| C-CCGW 21.50.5 | C-CCGW 060202 | 1N | 6.35 | 2.38 | 0.2 | 2.8 | 2,5 | |
| C-CCGW 32.51 | C-CCGW 09T304 | 1N | 9.525 | 3.97 | 0,4 | 4.4 | 2,5 | |
| F-CCGW 21.51 | F-CCGW 060204 | 2N | 6.35 | 2.38 | 0,4 | 2.8 | 6.4 | |
Aanbeveling:
| Aanbeveling voor invoersnelheid | ||||||
| Neusstraal (mm) | Ra um | |||||
| 0.2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Aanvoersnelheid f (mm/omw)≤ | ||||||
| 0.2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0.277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0.277 | 0,392 | 0,554 |
