Productdetails:
|
| Productmerk: | WORLDIA | Productfamilie: | ManaNova |
|---|---|---|---|
| Modelnummer: | CCGW 09T304 | Puntnaam: | CNC het draaien tussenvoegsels |
| Type: | PCD-tussenvoegsel | Materiaal: | PCD+Carbide |
| Deklaag: | Niet bekleed | PCD-Rang: | MND10 |
| Toepassing: | Het machinaal bewerken van non-ferromaterialen | ||
| Markeren: | CCGW09T304 het Hulpmiddel van het carbidetussenvoegsel,CCGW Diamond Carbide Insert Tool,Niet beklede het Draaien van PCD CNC Tussenvoegsels |
||

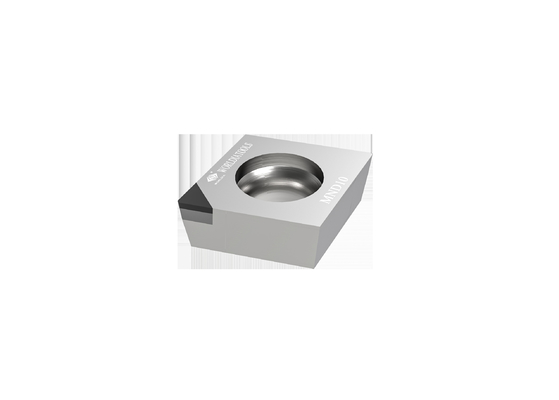

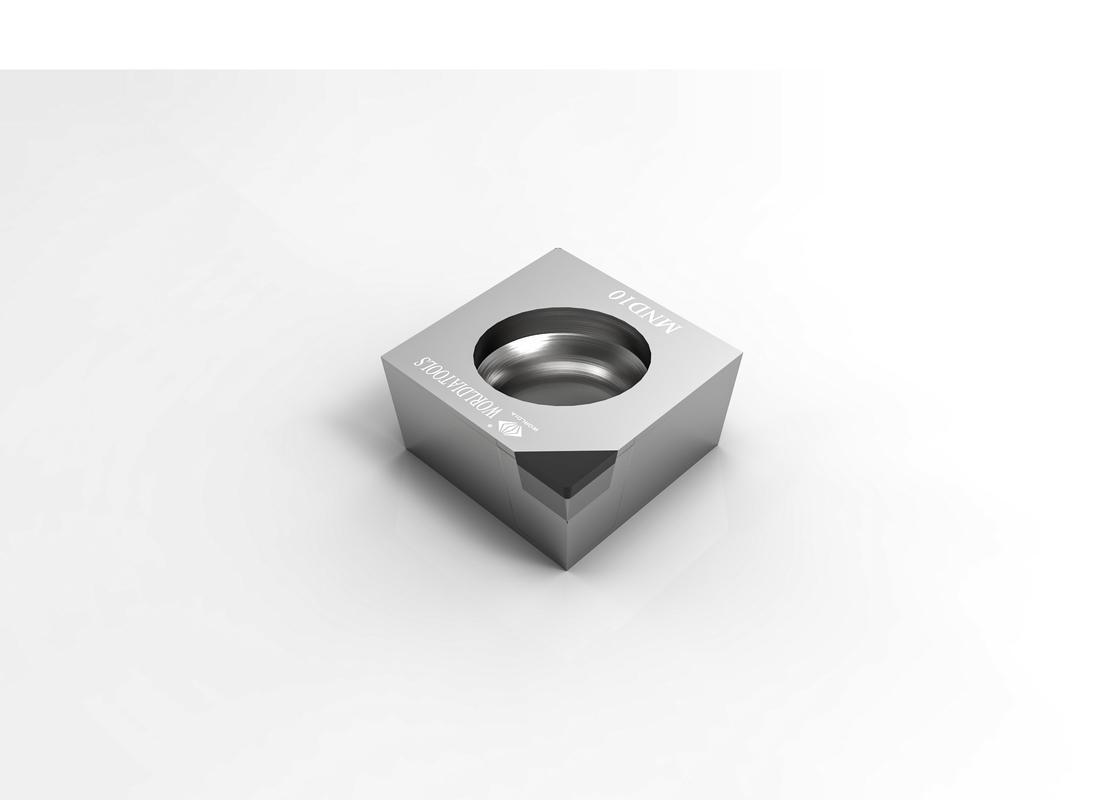

CCGW09T304 standaardcarbide die PCD-Knipseltussenvoegsel voor non-ferromaterialen draaien
Materiaal:
Poly-Crystalline Diamant (PCD)
1. Druk beduidend uw het bewerken kosten
2. Voor non-ferrometaal het machinaal bewerken
Wij vervaardigen PCD-Hulpmiddelen met geavanceerde verwerkende machines en controleren de productkwaliteit
vanaf het begin wat PCD-hulpmiddelen met hoge nauwkeurigheid en goede kwaliteit met consistentie houdt.
Beschrijving:
MANANOVA is het sub-merk van WORLDIA, als high-end standaardreeks wordt geplaatst die,
de standaardtussenvoegsels hoofdzakelijk bevorderend van PCD/van PCBN.
MANANOVA neemt „Gemakkelijke keus en Snelle levering“ als eigenschap.
Twee fabrieken aan product tegelijkertijd, zo vleklevering zodra de orden worden voltooid.
Onthaal aan onderzoek om meer informatie te leren!
Hoofdproducten:
PCD-het tussenvoegsel is geschikt voor ruw en beëindigt het machinaal bewerken van aluminiumlegering en andere non-ferrometaalmaterialen.
PCBN-tussenvoegsel: 7material/1 type, universeel voor van gehard staal, gietijzer, kneedbaar ijzer, en poedermetallurgie.
Voordelen:
· Universeel
· Gemakkelijke keus
· Snelle levering
Toepassing:
PCD-het Draaien de Tussenvoegsels kunnen op vele gebieden met inbegrip van de auto-industrie, energiemateriaal worden gebruikt,
en de hout en steenindustrie.
| MND10 | Van toepassing geweest op het knipsel van non-ferromaterialen zoals aluminiumlegeringen, enz. |
Specificatie:
| CCGW | Afmetingen | Rang | ||||||
| ANSI Code | ISO-Code | Uiteinden | IC mm |
S mm |
R mm |
Φd mm |
Le mm |
MND 10 |
| CCGW 21.50.5 | CCGW 060202 | 1N | 6.35 | 2.38 | 0,2 | 2.8 | 2.5 | √ |
| CCGW 21,51 | CCGW 060204 | 1N | 6.35 | 2.38 | 0,4 | 2.8 | 2.5 | √ |
| CCGW 32.50.5 | CCGW 09T302 | 1N | 9,525 | 3.97 | 0,2 | 4.4 | 2.5 | √ |
| CCGW 32,51 | CCGW 09T304 | 1N | 9,525 | 3.97 | 0,4 | 4.4 | 2.5 | √ |
| CCGW 32,52 | CCGW 09T308 | 1N | 9,525 | 3.97 | 0,8 | 4.4 | 2.5 | √ |
| C-CCGW 21.50.5 | C-CCGW 060202 | 1N | 6.35 | 2.38 | 0,2 | 2.8 | 2.5 | √ |
| C-CCGW 32,51 | C-CCGW 09T304 | 1N | 9,525 | 3.97 | 0,4 | 4.4 | 2.5 | √ |
| F-CCGW 21,51 | F-CCGW 060204 | 2N | 6.35 | 2.38 | 0,4 | 2.8 | 6.4 | √ |
Aanbeveling:
| De aanbeveling van het voertarief | ||||||
| Neusstraal (mm) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Voertarief F (mm/rev) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
