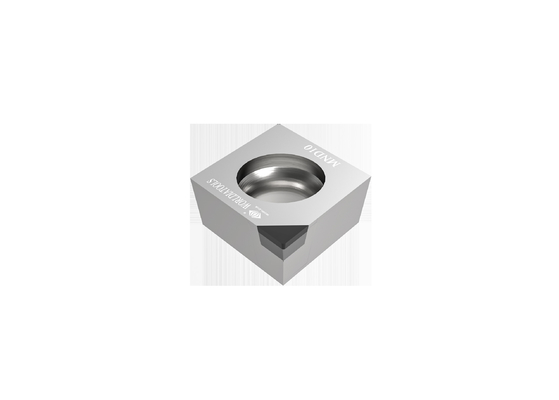

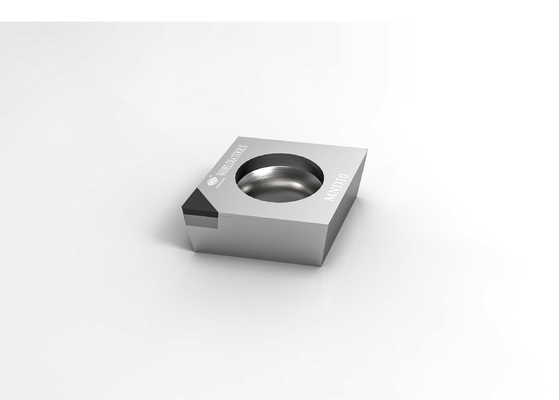

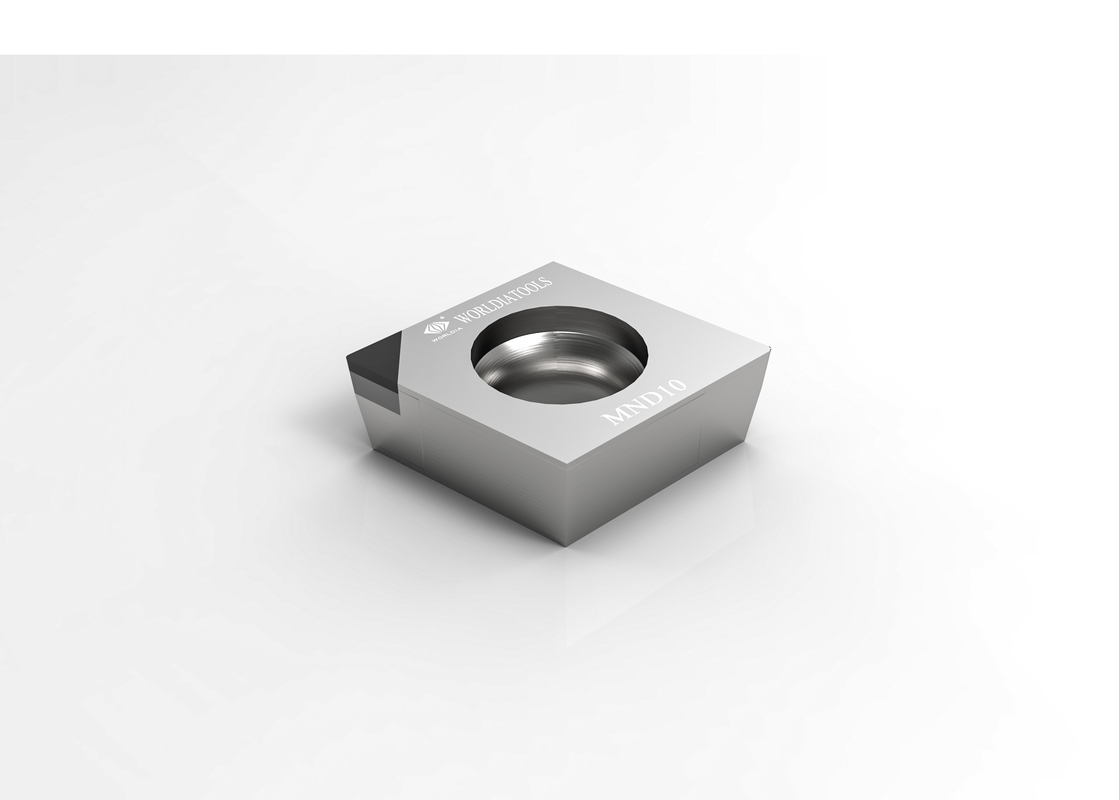

CCGW09T308 Standaard hardmetalen draaiende PCD-snijwisselplaat voor non-ferro materialen
Sollicitatie:
PCD-gereedschappen zijn ideaal voor gebruik met non-ferrometalen, zoals aluminium, zink en magnesiumlegeringen,
GVK-composieten, met koolstofvezel versterkte kunststoffen, "groen" carbide en keramiek, evenals alle schurende materialen.
| MND10 |
Toegepast op het snijden van non-ferro materialen zoals aluminiumlegeringen, enz. |
Materiaal:
Polykristallijne diamant (PCD)
1. Verlaag uw gereedschapskosten aanzienlijk
2. Voor bewerking van non-ferrometalen:
Polykristallijn kubisch boornitride (CBN)
1. Met een uitstekende hete hardheid
2.Goede taaiheid en thermische schokbestendigheid.
3. Voor het bewerken van gehard staal, gietijzer, gesinterd ijzer en poedermetallurgiecomponenten:
Beschrijving:
"ManaNova" is een submerk van Worldia, gericht op de high-end standaard serie.
ManaNova is een concept dat in de ogen van eindgebruikers staat, we kiezen strikt voor PCD- en PCBN-materialen
om het universele snijeffect te bieden.
"Gemakkelijke keuze": het is gemakkelijk om te kiezen volgens de vergelijkingstabel en toepassing.
"Snelle levering": Alle soorten ManaNova PCD-inserts in de catalogus zijn uit voorraad leverbaar.
Hoofd producten:
PCD-wisselplaat is geschikt voor het voor- en nabewerken van aluminiumlegeringen en andere non-ferrometalen.
Biedt een stabiel, universeel, hoog efficiënt snijeffect.
PCBN-inzet: 7 materiaal/1 type, universeel voor gehard staal, gietijzer, nodulair gietijzer en poedermetallurgie.
Het vertoont ook een goede taaiheid en thermische schokbestendigheid.
Onderhoud:
· Online winkelservice
· Ondersteuning voor lokale distributeurs
· Technische hulp
Specificatie:
| CCGW |
Dimensies |
Cijfer |
| ANSI-code |
ISO-code |
Tips |
IC
mm |
S
mm |
R
mm |
d
mm |
LE
mm |
MND
10 |
| CCGW 21.50.5 |
CCGW 060202 |
1N |
6.35 |
2.38 |
0.2 |
2.8 |
2,5 |
|
| CCGW 21.51 |
CCGW 060204 |
1N |
6.35 |
2.38 |
0,4 |
2.8 |
2,5 |
|
| CCGW 32.50.5 |
CCGW 09T302 |
1N |
9.525 |
3.97 |
0.2 |
4.4 |
2,5 |
|
| CCGW 32.51 |
CCGW 09T304 |
1N |
9.525 |
3.97 |
0,4 |
4.4 |
2,5 |
|
| CCGW 32.52 |
CCGW 09T308 |
1N |
9.525 |
3.97 |
0,8 |
4.4 |
2,5 |
|
| |
| C-CCGW 21.50.5 |
C-CCGW 060202 |
1N |
6.35 |
2.38 |
0.2 |
2.8 |
2,5 |
|
| C-CCGW 32.51 |
C-CCGW 09T304 |
1N |
9.525 |
3.97 |
0,4 |
4.4 |
2,5 |
|
| |
| F-CCGW 21.51 |
F-CCGW 060204 |
2N |
6.35 |
2.38 |
0,4 |
2.8 |
6.4 |
|
Aanbeveling:
| Aanbeveling voor invoersnelheid |
| Neusstraal (mm) |
Ra um |
| 0.2 |
0,4 |
0,8 |
1.6 |
3.2 |
6.4 |
| Aanvoersnelheid f (mm/omw)≤ |
| 0.2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1.2 |
0,069 |
0,098 |
0,139 |
0,196 |
0.277 |
0,392 |
| 1.6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2.4 |
0,098 |
0,139 |
0,196 |
0.277 |
0,392 |
0,554
|
