Productdetails:
|
| Productmerk: | WORLDIA | Productfamilie: | ManaNova |
|---|---|---|---|
| PCD-Rang: | MND10 | Materiaal: | PCD+Carbide |
| Modelnummer: | CCGT 09T304 | Voordelen: | Gemakkelijke keus en Snelle levering |
| Type: | PCD-Tussenvoegsel | Uiteinden: | 1N |
| Deklaag: | nr | ||
| Markeren: | CCGT09T304 standaardcarbide het Draaien Hulpmiddelen,Het Carbide van MND10 PCD het Draaien Hulpmiddelen,De Tussenvoegsels van CCGT PCD voor Aluminium |
||

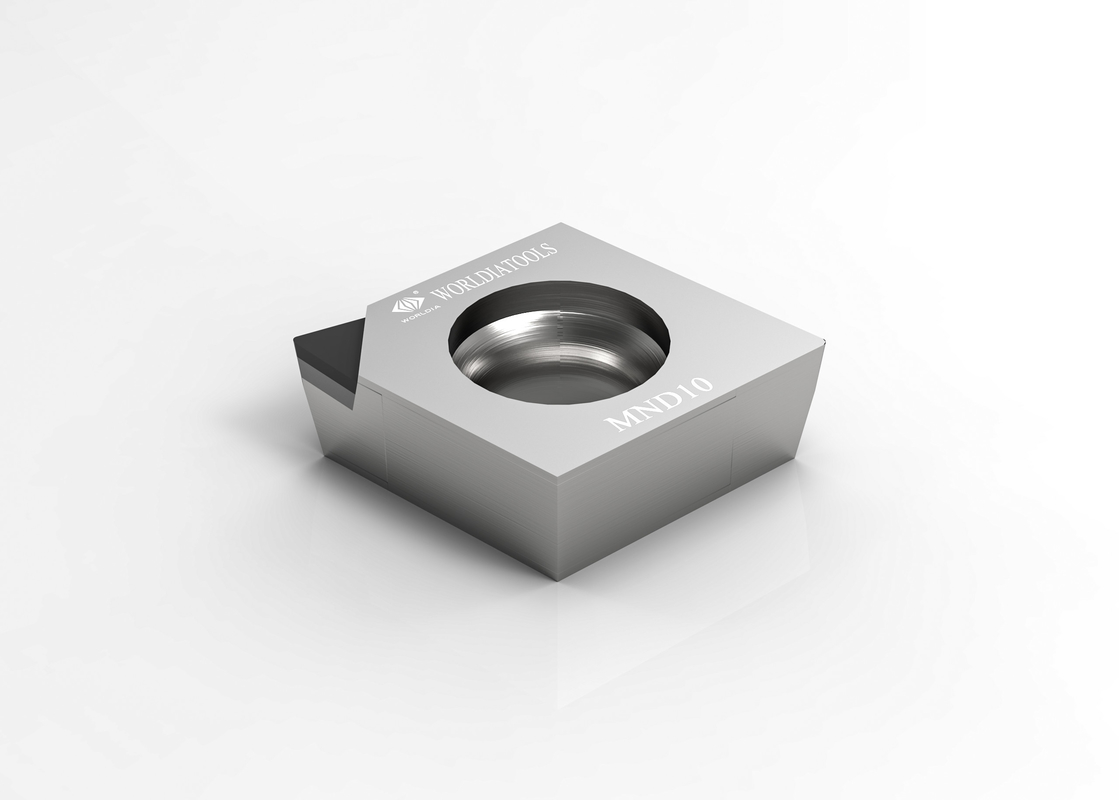

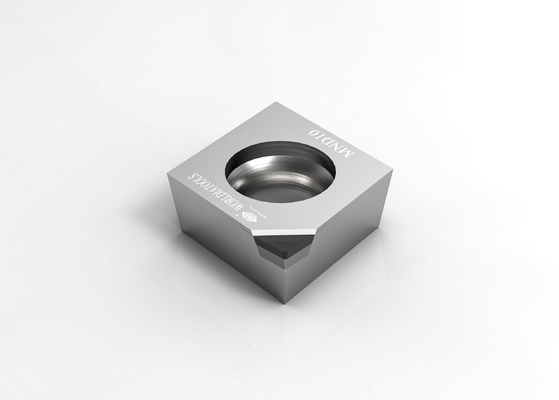

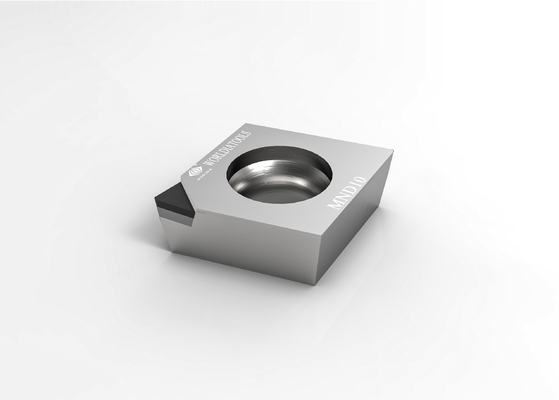

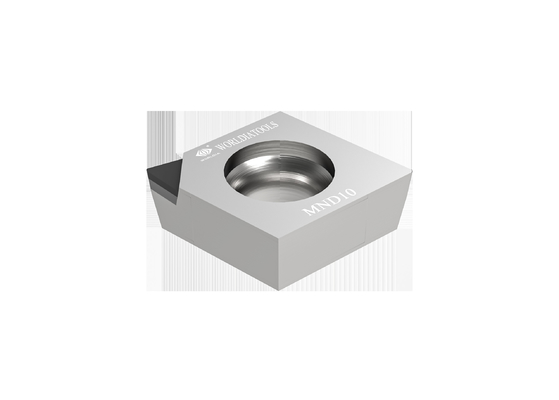

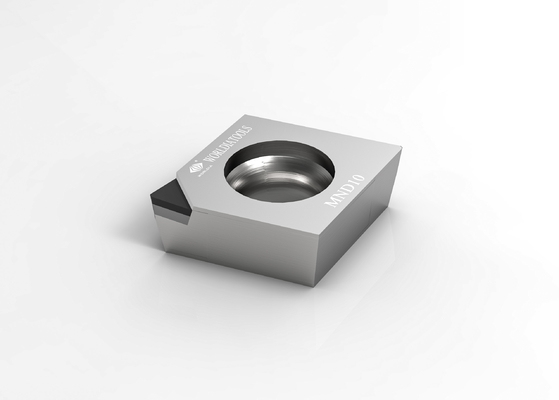

CCGT09T304 Standaard hardmetalen draaiende PCD-snij-inzet voor non-ferromaterialen
PCD INSERT BESCHRIJVING:
PCD staat voor Polycrystalline Diamond, een synthetisch materiaal dat extreem hard en slijtvast is.
PCD-wisselplaten worden veel gebruikt bij de bewerking van non-ferrometalen zoals aluminium, koper en messing,
evenals niet-metalen materialen zoals keramiek, versterkte kunststoffen en composieten.
PCD INSERT VOORDELEN:
1.PCD-inzetstukken zijn extreem hard en slijtvast, wat betekent dat ze veel langer meegaan dan andere soorten snijgereedschap.
2.PCD-wisselplaten bieden ook een superieure oppervlakteafwerking en maatnauwkeurigheid, wat belangrijk is in veel bewerkingstoepassingen met hoge precisie.
3.PCD-wisselplaten zijn ook zeer hittebestendig, waardoor ze ideaal zijn voor bewerkingen met hoge snelheid waarbij hoge temperaturen worden gegenereerd.
PCD STANDAARD INSERTS: MANANOVA-SERIE
MANANOVA is de naam voor Worldia's voorraadhoudende standaard productportfolio.
Het levert best-in-class producten van hoge kwaliteit binnen een breed scala van meest voorkomende toepassingen tegen zeer aantrekkelijke prijzen.
Elk artikel heeft een voorraadcode die het bestelproces vereenvoudigt.
MANANOVA-producten worden rechtstreeks vanuit onze magazijnen naar elke wereldwijde bestemming geleverd binnen max.1 week.
Hoofd producten:
PCD-inzetstukkenzijn ideaal voor gebruik met non-ferrometalen, zoals aluminium, zink- en magnesiumlegeringen,
GVK-composieten, koolstofvezelversterkte kunststoffen, "groen" carbide en keramiek, evenals alle schurende materialen.
CBN-inzetstukkenzijn ideaal voor gebruik met gehard staal, gietijzer en gesinterd ijzer
poedermetallurgie componenten.
PCD INSERT SPECIFICATIE:
| Hoek | Dimensies | Cijfer | ||||||
| ANSI-code | ISO-code | Tips | IK mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| STEG 21.50.5 | STEG 060202 | 1N | 6.35 uur | 2.38 | 0.2 | 2.8 | 2.5 | √ |
| STEG 21.51 | STEG 060204 | 1N | 6.35 uur | 2.38 | 0,4 | 2.8 | 2.5 | √ |
| STEG 32.50.5 | STEG 09T302 | 1N | 9.525 | 3.97 | 0.2 | 4.4 | 2.5 | √ |
| STEG 32.51 | STEG 09T304 | 1N | 9.525 | 3.97 | 0,4 | 4.4 | 2.5 | √ |
| STEG 32.52 | STEG 09T308 | 1N | 9.525 | 3.97 | 0,8 | 4.4 | 2.5 | √ |
Neem voor een andere ISO-code contact met ons op!
PCD INSERT-TOEPASSING:
| MND10 | Toegepast op het snijden van non-ferromaterialen zoals aluminiumlegeringen, enz. |
| PCD-gereedschappen zijn beperkt tot non-ferromaterialen, zoals aluminium met een hoog siliciumgehalte, metaalmatrixcomposieten (MMC) en met koolstofvezel versterkte kunststoffen (CFRP). PCD met overstromingskoelmiddel kan ook worden gebruikt in titanium superfinishing-toepassingen. |
|
| ·Aluminium en aluminiumlegeringen | |
| ·Koper, messing en bronslegeringen | |
| ·Zink- en magnesiumlegeringen | |
| ·Koolstofvezel | |
| · Epoxyharsen | |
| ·Kunststoffen | |
| · Glasvezelcomposieten | |
| ·Grafiet composieten |
PCD INSERT-SERVICE:
· Online winkelservice
· Ondersteuning van lokale distributeurs
· Technische hulp
| Voedingsaanbeveling | ||||||
| Neusradius (mm) | Ra uhm | |||||
| 0.2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Voedingssnelheid f (mm/omw)≤ | ||||||
| 0.2 | 0,028 | 0.040 | 0,057 | 0.080 | 0,113 | 0.160 |
| 0,4 | 0.040 | 0,057 | 0.080 | 0,113 | 0.160 | 0,226 |
| 0,8 | 0,057 | 0.080 | 0,113 | 0.160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0.080 | 0,113 | 0.160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
KLANTENOVERZICHT VAN PCD INSERT
OVER WERELDIA
Beijing Worldia Diamond Tools Co., Ltd werd opgericht in 2006. Als nationale hi-tech onderneming,
Worldia richt zich op R&D, productie, verkoop en service van uiterst nauwkeurige diamantslijpgereedschappen.
Onze producten omvatten zeer nauwkeurige PCD/PCBN/CVDD-snijgereedschappen, volhardmetalen snijgereedschappen,
diamanten schrijfwielen en aanverwante accessoires. De snijgereedschappen die we leveren zijn op grote schaal geweest
toegepast in de automobiel-, elektronische, nieuwe energie- en andere industrieën.
BEDRIJFSGESCHIEDENIS
GEMAAKT IN CHINA VOOR DE WERELD
Expertise op het gebied van onderzoek en ontwikkeling, ontwerp, fabricage, toepassing en reconditionering door hooggekwalificeerde,
divers en gemotiveerd team van 1100 medewerkers, waarvan 150 R&D, 1 PhD, 100 Graduate Engineers, >30% vrouwelijke teamleden.
