Productdetails:
|
| Productmerk: | WORLDIA | Productfamilie: | ManaNova |
|---|---|---|---|
| Productnaam: | PCD Standaardcuttinginserts | Modelnummer: | TCGW 110302 |
| Gebruik: | Draaiende hulpmiddelen | Materiaal: | PCD+Carbide |
| PCD-Rang: | MND10 | Toepassing: | Het machinaal bewerken van non-ferromaterialen |
| Markeren: | Het Knipseltussenvoegsels van TCGW PCD,De Tussenvoegsels van het ManaNovapcd Knipsel,Polycrystalline Diamantcnc het Draaien Tussenvoegsels |
||

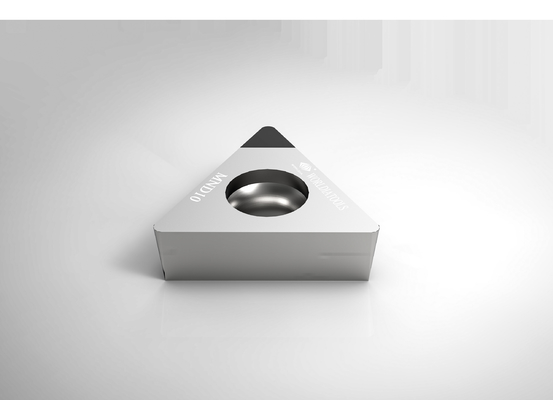

TCGW090204 het standaardcarbide het Draaien Tussenvoegsel van het Tussenvoegselpcd Knipsel voor non-ferromaterialen
In productieworldia, duwen de veranderingen ons om onze producten en dienst te bevorderen.
Wij zijn toegewijd aan het voorzien van u van scherpe hulpmiddelen en oplossingen die de ambities van uw bedrijf aanpassen.
Wij willen met u samen groeien.
Beschrijving:
„ManaNova“ is een sub-merk dat van Worldia, zich op de high-end standaardreeks concentreert.
ManaNova is een concept dat de tribunes volgens eindgebruikers, wij strikt kiezen
De materialen van PCD en PCBN-om het universele scherpe effect te verstrekken.
De gemakkelijke keus en de Snelle levering zijn de eigenschap van ManaNova.
Hoofdproducten:
Poly-Crystalline Diamant (PCD)
1. Druk beduidend uw het bewerken kosten
2. Voor non-ferrometaal het machinaal bewerken
PCD-het tussenvoegsel is geschikt voor ruw en beëindigt het machinaal bewerken van aluminiumlegering en andere non-metal materialen.
Polycrystalline kubiek boriumnitride (CBN)
1. Met een uitstekende hete hardheid
2. Goede hardheid en thermische schokweerstand.
3. Voor van gehard staal, gietijzer, gesinterde ijzers evenals de componenten van de poedermetallurgie het machinaal bewerken
PCBN-het tussenvoegsel is geschikt om gietijzer van gehard staal, het grijze, kneedbaar ijzer, en poedermetallurgie machinaal te bewerken.
Voordelen:
·Hoog - kwaliteit
·Lage kosten
·Fabrieks directe levering
De dienst:
· De online opslagdienst
· Lokale verdelerssteun
· Technische ondersteuning
Toepassing:
| MND10 | Geschikt voor het knipsel van non-ferromaterialen zoals aluminiumlegeringen, enz. |
| PCD-de hulpmiddelen zijn beperkt tot non-ferromaterialen, zoals hoog-siliciumaluminium, de samenstellingen van de metaalmatrijs (MMC), en koolstofvezel versterkte plastieken (CFRP). PCD met vloedkoelmiddel kan ook in titanium super-beëindigt toepassingen worden gebruikt. |
|
| ·Aluminium en aluminiumlegeringen | |
| ·Koper, messing, en bronslegeringen | |
| ·Zink en magnesiumlegeringen | |
| ·Koolstofvezel | |
| ·Epoxyharsen | |
| ·Plastieken | |
| ·Glasvezelsamenstellingen | |
| ·Grafietsamenstellingen |
Specificatie:
| Hoek | Afmetingen | Rang | ||||||
| ANSI Code | ISO-Code | Uiteinden | IC mm |
S mm |
R mm |
Φd mm |
Le mm |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0,2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0,4 | 2.4 | 2.5 | √ |
| TCGW 220,5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0,2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0,4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0,8 | 2.8 | 2.5 | √ |
| TCGW 32,51 | TCGW 16T304 | 1N | 9,525 | 3.97 | 0,4 | 4.4 | 2.5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1N | 9,525 | 3.97 | 0,8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9,525 | 3.97 | 0,2 | 4.4 | 16.2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9,525 | 3.97 | 0,4 | 4.4 | 15.9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9,525 | 3.97 | 0,8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0,4 | 2.4 | 9 | √ |
| De aanbeveling van het voertarief | ||||||
| Neusstraal (mm) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Voertarief F (mm/rev) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
