Productdetails:
|
| Modelnummer: | TPGW 110308 | Type: | Draaiende Hulpmiddelen |
|---|---|---|---|
| Uiteinden: | 1N | Productmerk: | WORLDIA |
| Productfamilie: | ManaNova | Materiaal: | PCD+Carbide |
| PCD-Rang: | MND10 | Toepassing: | Het machinaal bewerken van non-ferromaterialen |
| Markeren: | Hoge Efficiënte PCD Diamond Inserts,De diamanttussenvoegsels van TPGW pcd,OEM Carbidetussenvoegsel voor het Eindigen |
||

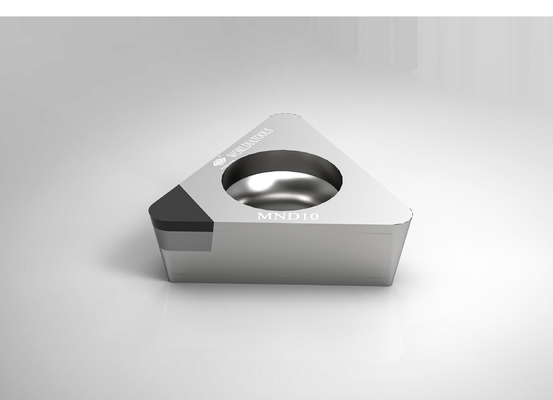

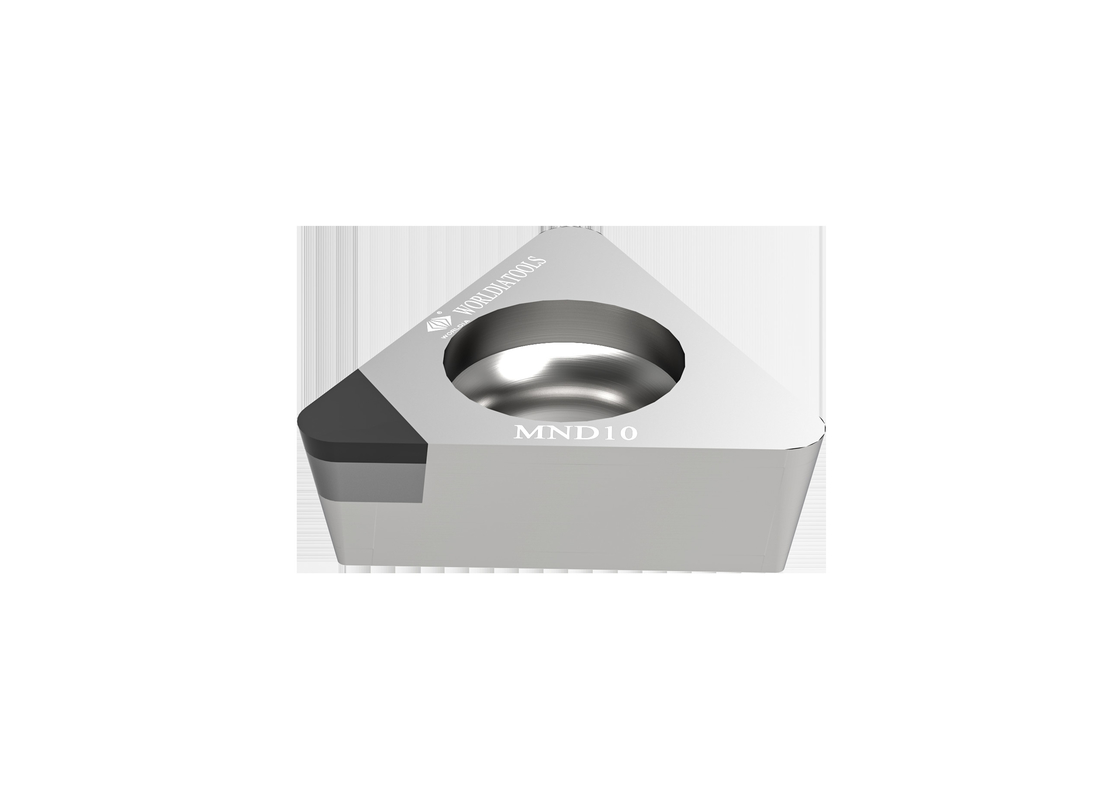

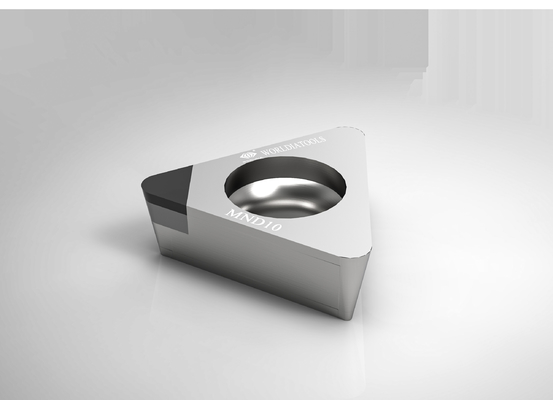

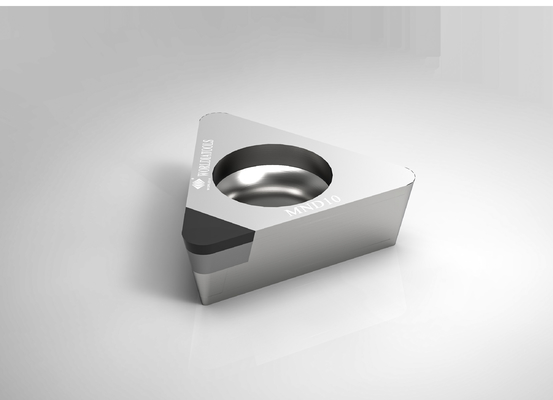

TPGW 110308 Standaard hardmetalen draaiwisselplaat PCD-snijwisselplaat voor non-ferromaterialen
WERELD
In de productiewereldIA, veranderingen dwingen ons om onze producten en service te promoten.
We zijn toegewijd om u snijgereedschappen en oplossingen te bieden die passen bij de ambities van uw bedrijf
.We willen samen met jou opgroeien.
Beschrijving:
Als een hoogwaardige standaard snijgereedschapserie voert MANANOVA het hele kwaliteitsproces uit
management van grondstoffen, met geavanceerde productietestapparatuur, professionele en
ervaren R&D- en productieteam en professionele technische diensten, zodat elke gebruiker kan:
de voordelen van Worldia snijgereedschappen blijven ervaren.
Gemakkelijke keuze en snelle levering is het kritieke kenmerk van ManaNova.
Materiaal:
Polykristallijn kubisch boornitride (CBN) is een materiaal met een uitstekende hete hardheid dat bij zeer hoge temperaturen kan worden gebruikt
hoge snijsnelheden.Het vertoont ook een goede taaiheid en weerstand tegen thermische schokken. CBN-gereedschappen zijn ideaal voor gebruik
met gehard staal, gietijzer en gesinterd ijzer, evenals componenten voor poedermetallurgie.
Gereedschappen met Poly-Crystalline Diamond (PCD) snijmaterialen kunnen uw gereedschapskosten aanzienlijk verlagen,
PCD-gereedschappen zijn ideaal voor gebruik met non-ferrometalen, zoals aluminium, zink en magnesiumlegeringen,
GVK-composieten, met koolstofvezel versterkte kunststoffen, "groen" carbide en keramiek, evenals alle schurende materialen
Hoofd producten:
PCBN-wisselplaat is geschikt voor het bewerken van gehard staal, grijs gietijzer, nodulair gietijzer en poedermetallurgie.
Zeven materiaal / één type", namelijk elke specificatie die overeenkomt met zeven materialen.
(MHN10C, MHN20C, MHN30C, MKN10, MKN20, MSN 10, MSN20) is het kenmerk van het PCBN-tussenvoegsel.
.
PCD-inzetstuk (MND10-materiaal) is geschikt voor het ruw en nabewerken van aluminiumlegeringen en andere niet-metalen materialen.
PCD-wisselplaat: zorgt voor een stabiel, universeel, hoog efficiënt snijeffect.
De vier soorten snijkanten zijn standaard, spaanbreker, volledige lengte en volledig vlak.
Voordelen:
· Universeel
· Gemakkelijke keuze
· Snelle bezorging
Onderhoud:
· Online winkelservice
· Ondersteuning voor lokale distributeurs
· Technische hulp
Sollicitatie:
| MND10 | Geschikt voor het snijden van non-ferro materialen zoals aluminium legeringen, etc. |
| PCD-gereedschappen zijn beperkt tot non-ferro materialen, zoals aluminium met een hoog siliciumgehalte, metaalmatrixcomposieten (MMC) en met koolstofvezel versterkte kunststoffen (CFRP). PCD met overstromingskoelmiddel kan ook worden gebruikt in titanium super-finishing-toepassingen. |
|
| ·Aluminium en aluminiumlegeringen | |
| ·Koper, messing en brons legeringen | |
| ·Zink- en magnesiumlegeringen | |
| ·Koolstofvezel | |
| ·Epoxyharsen | |
| ·Kunststoffen | |
| ·Glasvezelcomposieten | |
| ·Grafietcomposieten |
Specificatie:
| Hoek | Dimensies | Cijfer | ||||||
| ANSI-code | ISO-code | Tips | IC mm |
S mm |
R mm |
d mm |
LE mm |
MND 10 |
| TPGW 220.5 | TPGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 3.3 | 2,5 | |
| TPGW 221 | TPGW 110304 | 1N | 6.35 | 3.18 | 0,4 | 3.3 | 2,5 | |
| TPGW 222 | TPGW 110308 | 1N | 6.35 | 3.18 | 0,8 | 3.3 | 2,5 | |
| TPGW 330.5 | TPGW 160402 | 1N | 9.525 | 4.76 | 0.2 | 4.4 | 2,5 | |
| TPGW 331 | TPGW 160404 | 1N | 9.525 | 4.76 | 0,4 | 4.4 | 2,5 | |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9.525 | 3.18 | 0,8 | 3.3 | 15.3 | |
| Aanbeveling voor invoersnelheid | ||||||
| Neusstraal (mm) | Ra um | |||||
| 0.2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Aanvoersnelheid f (mm/omw)≤ | ||||||
| 0.2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0.277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0.277 | 0,392 | 0,554 |
