Productdetails:
|
| Modelnummer: | TPGW 160402 | Type: | Norm |
|---|---|---|---|
| Deklaag: | Niet bekleed | Productmerk: | WORLDIA |
| Productfamilie: | ManaNova | Materiaal: | PCD+Carbide |
| PCD-Rang: | MND10 | Toepassing: | Hoge precisie van het machinaal bewerken van non-ferromaterialen |
| Markeren: | De poly Kristallijne Tussenvoegsels van het Diamantpcd Knipsel,Het Knipseltussenvoegsels van TPGW PCD,pcd carbidetussenvoegsels voor roestvrij staal |
||

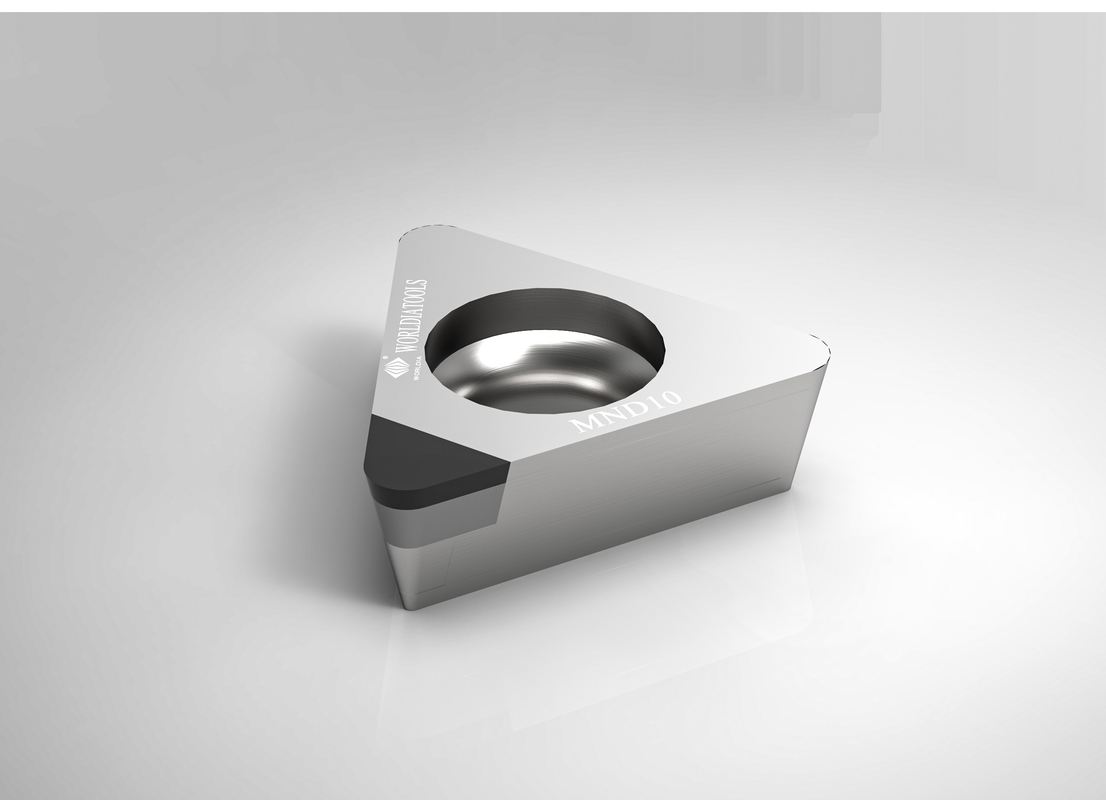

TPGW 160402 Standaard hardmetalen draaiwisselplaat PCD-snijwisselplaat voor non-ferromaterialen
WERELD
Met producten van hoge kwaliteit en professionele technische ondersteuning zijn we vereerd om de top te bedienen!
fabrikanten in de automobielindustrie, nieuwe energie, windenergie, machinebouwindustrieën, enz.
Beschrijving:
"ManaNova" is een submerk van Worldia, gericht op de high-end standaard serie.
ManaNova is een concept dat in de ogen van eindgebruikers staat, daar kiezen we streng voor
PCD- en PCBN-materialen om het universele snijeffect te bieden.
Het kritieke kenmerk van ManaNova is een gemakkelijke keuze en snelle levering.
"Gemakkelijke keuze" is eenvoudig te kiezen volgens de vergelijkingstabel en toepassing.
"Snelle levering" betekent dat alle ManaNova PCD-inserts in de catalogus op voorraad zijn.
Het elimineren van overmacht, kunt u binnen 4-5 dagen krijgen.
Materiaal:
Polykristallijne diamant (PCD)
1. Verlaag uw gereedschapskosten aanzienlijk
2. Voor bewerking van non-ferrometalen:
Polykristallijn kubisch boornitride (CBN)
1. Met een uitstekende hete hardheid
2.Goede taaiheid en thermische schokbestendigheid.
3. Voor het bewerken van gehard staal, gietijzer, gesinterd ijzer en poedermetallurgiecomponenten:
Hoofd producten:
PCBN-wisselplaat is geschikt voor het bewerken van gehard staal, grijs gietijzer, nodulair gietijzer en poedermetallurgie.
De Worldia ManaNova-serie omvat 7 hoogwaardige CBN-soorten voor de verwerking van gehard staal,
gietijzer en poedermetallurgie, de beschikbare kwaliteiten zijn MHN10C, MHN20C, MHN30C,
MKN10, MKN20, MSN10, MSN20.
PCD-inzetstuk (MND10-materiaal) is geschikt voor het ruw en nabewerken van aluminiumlegeringen en andere niet-metalen materialen.
PCD-wisselplaat: zorgt voor een stabiel, universeel, hoog efficiënt snijeffect.
De vier soorten snijkanten zijn standaard, spaanbreker, volledige lengte en volledig vlak.
Voordelen:
·Van hoge kwaliteit
·Goedkoop
·Directe levering vanuit de fabriek
Sollicitatie:
| MND10 | Geschikt voor het snijden van non-ferro materialen zoals aluminium legeringen, etc. |
| PCD-gereedschappen zijn beperkt tot non-ferro materialen, zoals aluminium met een hoog siliciumgehalte, metaalmatrixcomposieten (MMC) en met koolstofvezel versterkte kunststoffen (CFRP). PCD met overstromingskoelmiddel kan ook worden gebruikt in titanium super-finishing-toepassingen. |
|
| ·Aluminium en aluminiumlegeringen | |
| ·Koper, messing en brons legeringen | |
| ·Zink- en magnesiumlegeringen | |
| ·Koolstofvezel | |
| ·Epoxyharsen | |
| ·Kunststoffen | |
| ·Glasvezelcomposieten | |
| ·Grafietcomposieten |
Specificatie:
| Hoek | Dimensies | Cijfer | ||||||
| ANSI-code | ISO-code | Tips | IC mm |
S mm |
R mm |
d mm |
LE mm |
MND 10 |
| TPGW 220.5 | TPGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 3.3 | 2,5 | |
| TPGW 221 | TPGW 110304 | 1N | 6.35 | 3.18 | 0,4 | 3.3 | 2,5 | |
| TPGW 222 | TPGW 110308 | 1N | 6.35 | 3.18 | 0,8 | 3.3 | 2,5 | |
| TPGW 330.5 | TPGW 160402 | 1N | 9.525 | 4.76 | 0.2 | 4.4 | 2,5 | |
| TPGW 331 | TPGW 160404 | 1N | 9.525 | 4.76 | 0,4 | 4.4 | 2,5 | |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9.525 | 3.18 | 0,8 | 3.3 | 15.3 | |
| Aanbeveling voor invoersnelheid | ||||||
| Neusstraal (mm) | Ra um | |||||
| 0.2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Aanvoersnelheid f (mm/omw)≤ | ||||||
| 0.2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0.277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0.277 | 0,392 | 0,554 |
