Productdetails:
|
| Modelnummer: | L-TCGW 16T302 | Uiteinden: | 2N |
|---|---|---|---|
| Type: | Volledige lengte | Productmerk: | WORLDIA |
| Productfamilie: | ManaNova | Materiaal: | PCD+Carbide |
| PCD-kwaliteit: | MND10 | Sollicitatie: | Bewerking van non-ferro materialen |
| Markeren: | polykristallijne diamant worldia snijgereedschappen,non-ferro metalen worldia snijgereedschappen,worldia pcd-inzetstuk |
||

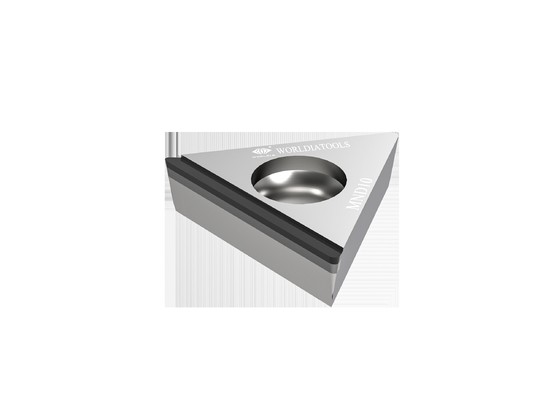

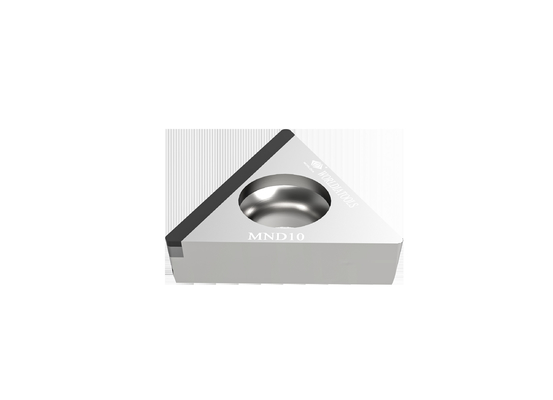

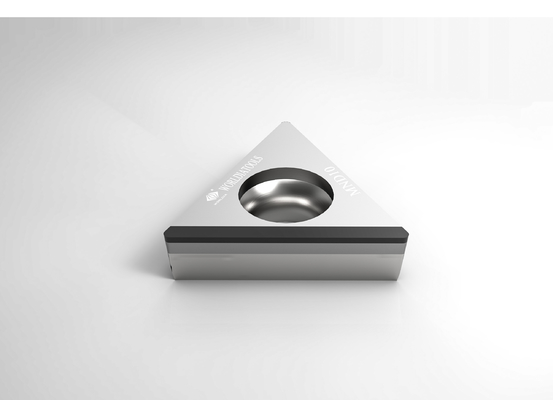

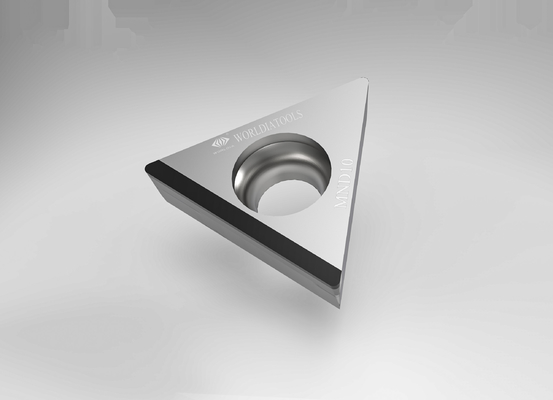

Het Carbide van l-TCGW 16T302 het Standaard het Draaien Tussenvoegsel van het Tussenvoegselpcd Knipsel voor non-ferromaterialen
PCD-het tussenvoegsel (MND10-materiaal) is geschikt voor ruw en beëindigt het machinaal bewerken van aluminiumlegering en andere non-metal materialen.
De vier randtypes zijn standaard, spaanderbreker, volledige rand, en volledig gezicht.
Beschrijving:
„ManaNova“ is een sub-merk die van Worldia, zich op de high-end standaardreeks concentreren.
ManaNova is een concept dat de tribunes volgens eindgebruikers, wij strikt kiezen
De materialen van PCD en PCBN-om het universele scherpe effect te verstrekken.
De kritieke eigenschap van ManaNova is Gemakkelijke keus en Snelle levering.
„Gemakkelijke keus“: Het is gemakkelijk om volgens de de vergelijkingslijst en toepassing te kiezen.
„Snelle levering“: Alle Tussenvoegsels van ManaNova PCD in de catalogus zijn beschikbaar in voorraad.
Eliminerend overmacht, kunt u binnen 4-5 dagen krijgen.
Materiaal:
Polycrystalline kubieke boriumnitride (CBN) is een materiaal met een uitstekende hete hardheid die kan zeer worden gebruikt bij
hoge scherpe snelheden. Het stelt ook goede hardheid tentoon en de thermische schokresistance.cbn hulpmiddelen zijn ideaal voor gebruik
met van gehard staal, gietijzer, en gesinterde ijzers evenals de componenten van de poedermetallurgie.
De hulpmiddelen met Poly-Crystalline Diamant (PCD) scherpe materialen kunnen uw het bewerken kosten drukken beduidend,
PCD-de hulpmiddelen zijn ideaal voor gebruik met non-ferrometaal, zoals aluminium, Zink, en magnesiumlegeringen,
GRP-samenstellingen, koolstofvezel versterkte plastieken, „groen“ carbide, en ceramische evenals alle schurende materialen.
Hoofdproducten:
PCD-het tussenvoegsel (MND10-materiaal) is geschikt voor ruw en beëindigt het machinaal bewerken van aluminiumlegering en andere non-metal materialen.
PCBN-het tussenvoegsel is geschikt voor het machinaal bewerken van gietijzer van gehard staal, het grijze, kneedbaar ijzer, en poedermetallurgie.
Voordelen:
·Hoog - kwaliteit
·Lage kosten
·Fabrieks directe levering
Toepassing:
| MND10 | Geschikt voor het knipsel van non-ferromaterialen zoals aluminiumlegeringen, enz. |
| PCD-de hulpmiddelen zijn beperkt tot non-ferromaterialen, zoals hoog-siliciumaluminium, de samenstellingen van de metaalmatrijs (MMC), en koolstofvezel versterkte plastieken (CFRP). PCD met vloedkoelmiddel kan ook in titanium super-beëindigt toepassingen worden gebruikt. |
|
| ·Aluminium en aluminiumlegeringen | |
| ·Koper, messing, en bronslegeringen | |
| ·Zink en magnesiumlegeringen | |
| ·Koolstofvezel | |
| ·Epoxyharsen | |
| ·Plastieken | |
| ·Glasvezelsamenstellingen | |
| ·Grafietsamenstellingen |
Specificatie:
| Hoek | Afmetingen | Rang | ||||||
| ANSI Code | ISO-Code | Uiteinden | IC mm |
S mm |
R mm |
Φd mm |
Le mm |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0,2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0,4 | 2.4 | 2.5 | √ |
| TCGW 220,5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0,2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0,4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0,8 | 2.8 | 2.5 | √ |
| TCGW 32,51 | TCGW 16T304 | 1N | 9,525 | 3.97 | 0,4 | 4.4 | 2.5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1N | 9,525 | 3.97 | 0,8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9,525 | 3.97 | 0,2 | 4.4 | 16.2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9,525 | 3.97 | 0,4 | 4.4 | 15.9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9,525 | 3.97 | 0,8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0,4 | 2.4 | 9 | √ |
| De aanbeveling van het voertarief | ||||||
| Neusstraal (mm) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Voertarief F (mm/rev) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
