Productdetails:
|
| Modelnummer: | L-TCGW 16T304 | Tips: | 2N |
|---|---|---|---|
| Type: | Volledige lengte | Productmerk: | WERELDIA |
| Productfamilie: | ManaNova | Materiaal: | PCD+Carbide |
| PCD-klasse: | MND10 | Sollicitatie: | Hoge precisie van het bewerken van non-ferro materialen |
| Voordeel: | Makkelijke keuze en snelle levering | ||
| Markeren: | universeel worldia snijgereedschap,tcgw worldia snijgereedschap,worldia hardmetalen wisselplaat |
||

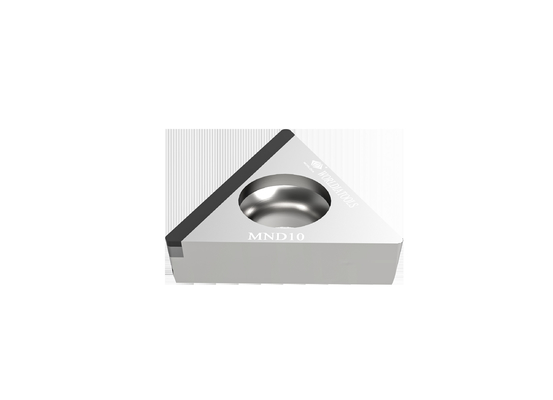

L-TCGW 16T304 Standaard hardmetalen wisselplaat PCD-snijplaat voor non-ferro materialen
WORLDIA besteedt speciale aandacht aan het maken van Standard Super Hard Cutting Tools.
En we hebben een enorme hoeveelheid technische innovaties gemaakt in het ontwerpen en produceren
PCBN/PCD/CVD-inzetstukken en aanverwante producten.
PCD-inzetstuk (MND10-materiaal) is geschikt voor ruwe en nabewerking van aluminiumlegeringen en andere niet-metalen materialen.
De vier randtypes zijn standaard, spaanbreker,volle rand,en vol gezicht.
Beschrijving:
"ManaNova" is een submerk van Worldia, gericht op de high-end standaardseries.
ManaNova is een concept dat in de ogen van eindgebruikers staat, daar kiezen wij strikt voor
PCD- en PCBN-materialen om het universele snijeffect te bieden.
MANANOVA neemt "Gemakkelijke keuze en snelle levering" als de functie die het beoogt
om snelle en efficiënte service te bieden aan binnenlandse en buitenlandse klanten om hun te ontmoeten
vraag naar gestandaardiseerde en universele tools.
Materiaal:
Polykristallijne diamant (PCD)
1. Verlaag uw gereedschapskosten aanzienlijk
2. Voor het bewerken van non-ferrometalen
Polykristallijn kubisch boornitride (CBN)
1. Met een uitstekende hete hardheid
2.Goede taaiheid en thermische schokbestendigheid.
3. Voor het bewerken van gehard staal, gietijzer, gesinterd ijzer en poedermetallurgiecomponenten
Hoofd producten:
PCD-inzetstuk (MND10-materiaal) is geschikt voor ruwe en nabewerking van aluminiumlegeringen en andere niet-metalen materialen.
PCBN-wisselplaat is geschikt voor het bewerken van gehard staal, grijs gietijzer, nodulair gietijzer en poedermetallurgie.
Onderhoud:
· Online winkelservice
· Ondersteuning van lokale distributeurs
· Technische hulp
Sollicitatie:
| MND10 | Geschikt voor het doorslijpen van non-ferro materialen zoals aluminiumlegeringen etc. |
| PCD-gereedschappen zijn beperkt tot non-ferromaterialen, zoals aluminium met een hoog siliciumgehalte, metaalmatrixcomposieten (MMC) en met koolstofvezel versterkte kunststoffen (CFRP). PCD met overstromingskoelmiddel kan ook worden gebruikt in titanium superfinishing-toepassingen. |
|
| ·Aluminium en aluminiumlegeringen | |
| ·Koper, messing en bronslegeringen | |
| ·Zink- en magnesiumlegeringen | |
| ·Koolstofvezel | |
| · Epoxyharsen | |
| ·Kunststoffen | |
| · Glasvezelcomposieten | |
| ·Grafiet composieten |
Specificatie:
| Hoek | Dimensies | Cijfer | ||||||
| ANSI-code | ISO-code | Tips | IK mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0,4 | 2.4 | 2.5 | √ |
| TCGW 220,5 | TCGW 110302 | 1N | 6.35 uur | 3.18 | 0.2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6.35 uur | 3.18 | 0,4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 uur | 3.18 | 0,8 | 2.8 | 2.5 | √ |
| TCGW 32.51 | TCGW 16T304 | 1N | 9.525 | 3.97 | 0,4 | 4.4 | 2.5 | √ |
| TCGW 32.52 | TCGW 16T308 | 1N | 9.525 | 3.97 | 0,8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3.97 | 0.2 | 4.4 | 16.2 | √ |
| L-TCGW 32.51 | L-TCGW 16T304 | 2N | 9.525 | 3.97 | 0,4 | 4.4 | 15.9 | √ |
| L-TCGW 32.52 | L-TCGW 16T308 | 2N | 9.525 | 3.97 | 0,8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0,4 | 2.4 | 9 | √ |
| Voedingsaanbeveling | ||||||
| Neusradius (mm) | Ra uhm | |||||
| 0.2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Voedingssnelheid f (mm/omw)≤ | ||||||
| 0.2 | 0,028 | 0.040 | 0,057 | 0.080 | 0,113 | 0.160 |
| 0,4 | 0.040 | 0,057 | 0.080 | 0,113 | 0.160 | 0,226 |
| 0,8 | 0,057 | 0.080 | 0,113 | 0.160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0.080 | 0,113 | 0.160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
