Productdetails:
|
| Productmerk: | WORLDIA | Productfamilie: | ManaNova |
|---|---|---|---|
| Modelnummer: | C-CCGW 09T304 | Materiaal: | PCD+Carbide |
| PCD-Rang: | MND10 | Randtypes: | Chip Breaker |
| Uiteinden: | 1N | Het machinaal bewerken: | Het eindigen |
| Markeren: | Het Knipseltussenvoegsels van MND10 PCD,het Knipseltussenvoegsels van c-CCGW09T304 PCD,PCD-Tussenvoegsels met Chip Breaker |
||

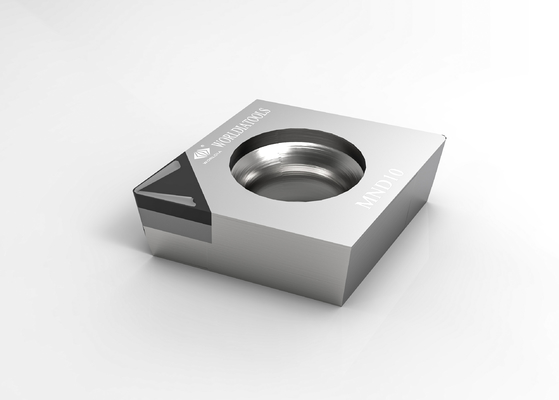

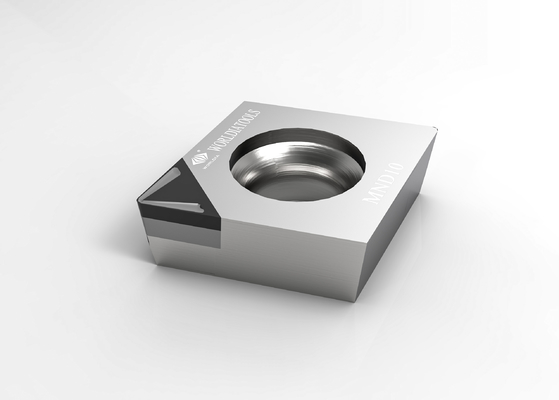

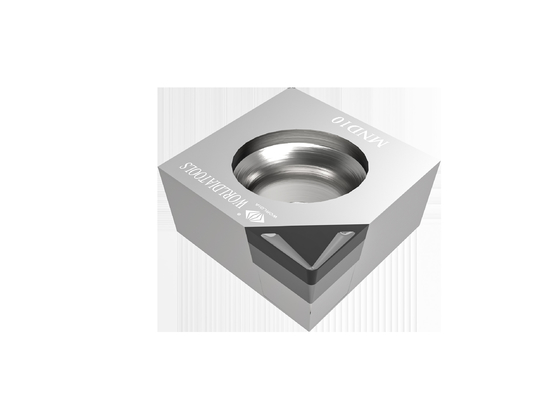

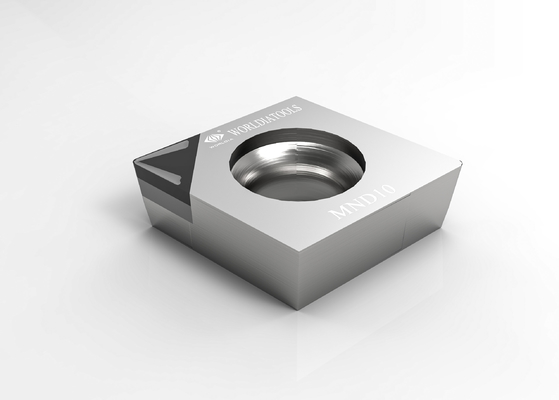

C-CCGW 09T304 Standaard hardmetalen draaiende PCD-snijwisselplaat voor non-ferro materialen
Beschrijving:
"ManaNova" is een submerk van Worldia, gericht op de high-end standaard serie.
ManaNova is een concept dat in de ogen van eindgebruikers staat, we kiezen strikt voor PCD- en PCBN-materialen
om het universele snijeffect te bieden.
MANANOVA neemt "Eenvoudige keuze en snelle levering" als de functie, die snel en efficiënt wil bieden
service voor binnenlandse en buitenlandse klanten om aan hun vraag naar gestandaardiseerde en universele gereedschappen te voldoen.
Voordelen:
Het Worldia PCD-inzetstuk onderscheidt zich door hoge hardheid, hoge druksterkte,
grote thermische geleidbaarheid, en goede slijtvastheid.
Het werkt met hoge verwerkingsnauwkeurigheid en grote efficiëntie bij hoge snelheid.
PCD-wisselplaat met spaanbreker heeft een uitstekende spaanbreking bij het nabewerken van bewerkingen
Materiaal:
Gereedschappen met Poly-Crystalline Diamond (PCD) snijmaterialen kunnen uw gereedschapskosten aanzienlijk verlagen,
PCD-gereedschappen zijn ideaal voor gebruik met non-ferrometalen, zoals aluminium, zink en magnesiumlegeringen,
GVK-composieten, met koolstofvezel versterkte kunststoffen, "groen" carbide en keramiek, evenals alle schurende materialen.
Sollicitatie:
| MND10 | Toegepast op het snijden van non-ferro materialen zoals aluminiumlegeringen, enz. |
Hoofd producten:
PCD-wisselplaat is geschikt voor het voor- en nabewerken van aluminiumlegeringen en andere non-ferrometalen.
PCBN-inzet 7materiaal/1 type, universeel voor gehard staal, gietijzer, nodulair gietijzer en poedermetallurgie.
Voordelen:
· Universeel
· Gemakkelijke keuze
· Snelle bezorging
Specificatie:
| CCGW | Dimensies | Cijfer | ||||||
| ANSI-code | ISO-code | Tips | IC mm |
S mm |
R mm |
d mm |
LE mm |
MND 10 |
| CCGW 21.50.5 | CCGW 060202 | 1N | 6.35 | 2.38 | 0.2 | 2.8 | 2,5 | |
| CCGW 21.51 | CCGW 060204 | 1N | 6.35 | 2.38 | 0,4 | 2.8 | 2,5 | |
| CCGW 32.50.5 | CCGW 09T302 | 1N | 9.525 | 3.97 | 0.2 | 4.4 | 2,5 | |
| CCGW 32.51 | CCGW 09T304 | 1N | 9.525 | 3.97 | 0,4 | 4.4 | 2,5 | |
| CCGW 32.52 | CCGW 09T308 | 1N | 9.525 | 3.97 | 0,8 | 4.4 | 2,5 | |
| C-CCGW 21.50.5 | C-CCGW 060202 | 1N | 6.35 | 2.38 | 0.2 | 2.8 | 2,5 | |
| C-CCGW 32.51 | C-CCGW 09T304 | 1N | 9.525 | 3.97 | 0,4 | 4.4 | 2,5 | |
| F-CCGW 21.51 | F-CCGW 060204 | 2N | 6.35 | 2.38 | 0,4 | 2.8 | 6.4 | |
Aanbeveling:
| Aanbeveling voor invoersnelheid | ||||||
| Neusstraal (mm) | Ra um | |||||
| 0.2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Aanvoersnelheid f (mm/omw)≤ | ||||||
| 0.2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0.277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0.277 | 0,392 | 0,554 |
